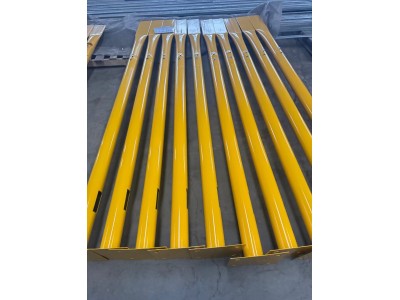

埋地管道处于地下环境，无法直接接触测量，测试桩的核心作用是：
通过电缆将埋地管道的金属本体引出至地面，在桩体上设置专用接线端子（如管道端子、参比电极端子、阳极端子等）。
使测试人员能在地面通过万用表、参比电极等设备，便捷地连接管道与测试仪器，获取反映管道保护状态的电参数。
简言之，测试桩是 “管道电信号的地面中转站”，解决了埋地管道无法直接测量的难题。
二、核心原理：基于电化学腐蚀与阴极保护的电位特性
管道腐蚀的本质是电化学氧化反应（管道金属作为阳极，失去电子被腐蚀：Fe→Fe²⁺+2e⁻）。阴极保护技术通过向管道施加阴极电流，使管道表面发生阴极极化（电子富集），抑制氧化反应，此时管道的电位会向负方向偏移（相对于参比电极）。
测试桩的设计正是基于这一特性：通过测量管道的极化电位（反映电子富集程度），判断管道是否处于 “被保护状态”。具体逻辑如下：
未保护的管道：电位较正（通常在 - 500mV~-600mV CSE，饱和硫酸铜参比电极），金属易失去电子被腐蚀。
有效保护的管道：电位负移至 - 850mV CSE 及更负（国家标准要求），电子富集，氧化反应被抑制。
过保护的管道：电位过负（低于 - 1200mV CSE），可能引发氢脆（氢气渗入金属导致脆化），需避免。
测试桩通过测量这一电位值，直接反映保护效果。
