一、概述

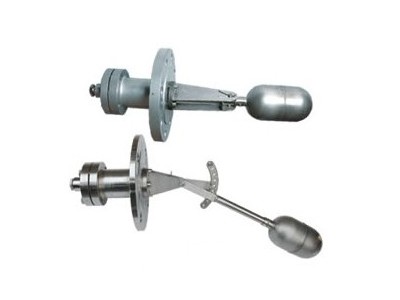

UQK-01/02/03型浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。当液位到达高低极限时，继电器触点可作为信号报警装置或电动泵等线路中的开关。
二、结构原理
UQK-01/02/03型浮球液位控制器由浮球组件、微动开关组件和外壳组成。一对极性相斥的磁钢分别安装在浮球端部和微动开关组件上，当浮球在动作界限内随液位变化而上下升降时，其端部的磁钢也随之上下摆动，通过非导磁的外壳推动微动开关组件上的磁钢运动，从而使输出触点相应接通或断开，而在升降过程中无任何信号产生。
三、主要技术性能
1、测量范围
| 型号 |
动作界限（mm） |
整定方式 |
安装方式 |
|
UQK-01 |
10 |
不可调 |
水平 |
|
UQK-02 |
25~550 |
有极调整 |
水平 |
|
UQK-03 |
8~1000 |
无极调整 |
垂直 |
2、工作条件
工作压力：＜1MPa
工作温度：＜150℃
电源及触点容量： 交流 220V 200VA
直流 110V 150W
防护等级：IP65
隔爆等级：ExdiiBT1~3
